采煤工作面通信控制裝置概述：



　　KTC181礦用工作面通信控制裝置，其組成設備為礦用本質安全型或礦用隔爆兼本質安全型設備，適用于煤礦井下有瓦斯和煤塵爆炸危險的環境，用于工作面和皮帶機的保護、控制、沿線通話、拉線急停、狀態顯示、就打保護及語音報警打點等。



　　采煤工作面通信控制裝置特點：



　　采用PLC可編程控制邏輯、



　　CAN通信的半雙工語音對講功能、



　　多種通信接口（RS485口，CAN口等）、



　　10.4寸液晶顯示屏可以更加直觀的顯示文字，圖畫，數據、



　　可遠程控制、就地控制、單程控制等多種模式，操作簡單方便



　　采煤工作面通信控制裝置工作原理：

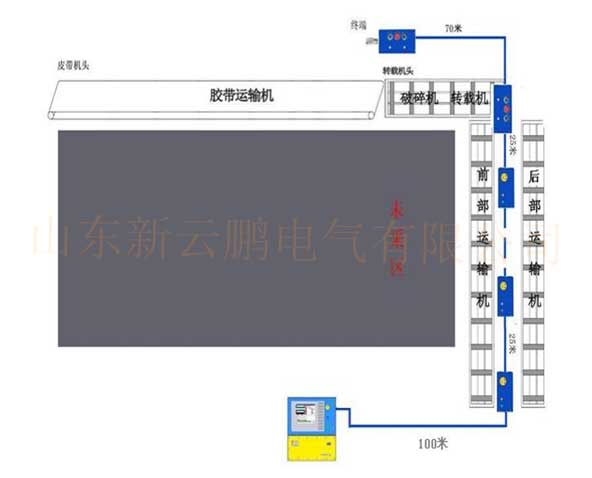

　　a)語音通信，本裝置中控制臺和各個擴音電話之間通過七芯拉力電纜中的第3根音頻線傳輸語言信號，之后經過密封放大器模塊處理后通過喇叭播放出來。



　　b)遠程電機控制本裝置中KTC181.3礦用本安型急停閉鎖擴音電話和KTC181.1礦用本安型控制箱分別可 以前、后運電機和外接電機設備。兩者與控制臺之間電機控制信號通過七芯電纜中的第6、7根線以CAN信號的方式進行傳輸數據。



　　c)閉鎖狀態本裝置中KTC181.3礦用本安型急停閉鎖擴音電話、KTC181.7



　　礦用本安型拉線急停擴音電話、 KTC181.5礦用本安型啟停閉鎖擴音電話都具有閉鎖功能，閉鎖狀態通過七芯電纜中第4根雙音頻線向控制臺發送狀態指令。

?
