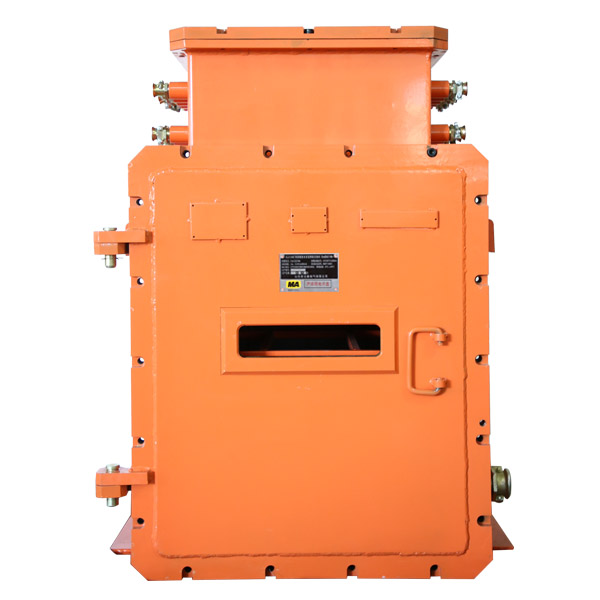

礦用隔爆兼本質安全型網絡交換機簡介



　　礦用隔爆兼本質安全型網絡交換機，該交換機為礦用隔爆兼本安型，防爆標志為Exd[ib]I Mb, 應用于煤礦有瓦斯和粉塵爆炸的危險場所中。



　　該交換機允許安裝在煤礦井下有煤塵和瓦斯爆炸的危險氣體環境中，用來使井下可連接到交換機的設備與地面進行數據交換，實現遠程控制和遠程監測。地面計算機就可以對井下連接到交換機的設備進行管理，通過交換機實現網絡計算機對井下相關設備獲取數據信息和控制管理的工作。



　　礦用隔爆兼本質安全型網絡交換機供電電源



　　a）輸入電壓：127V/220V/380V/660VAC/50HZ (變壓器抽頭方式輸入)



　　b）輸入視在功率（VA）：≤150



　　礦用隔爆兼本質安全型網絡交換機以太網光端口



　　a) 傳輸口數量：2



　　b) 傳輸方式：TCP/IP以太網光信號傳輸



　　c) 傳輸速率：1000M bit/s



　　d) 連接方式：LC



　　e) 發射光功率：-14～1dBm（光波長：單模1310nm）



　　f) 接受靈敏度：-24dBm



　　礦用隔爆兼本質安全型網絡交換機以太網電口



　　a) 傳輸口數量：4路



　　b) 傳輸方式：TCP/IP以太網電信號傳輸



　　c) 傳輸速度：10/100 Mbit/s



　　d) 連接方式 ：RJ45



　　e) 傳輸最大傳輸距離：80m  (使用MHYVRP電纜  4×2×0.5)



　　f) 信號電壓峰峰值: 1V～5V



　　礦用隔爆兼本質安全型網絡交換機CAN信號傳輸接口



　　a）傳輸口數量：1路



　　b）傳輸方式：主從，半雙工，單極性



　　c）傳輸速率：5kbps



　　d）最大傳輸距離：5km（使用MHY32、MHYVRP、MHYVR電纜, 導線截面積不小于1.5mm2）



　　e）信號電壓峰峰值：1V～5V



　　礦用隔爆兼本質安全型網絡交換機RS485信號傳輸接口



　　a）傳輸口數量：1路



　　b）傳輸方式: 主從，半雙工，RS485，雙極性



　　c）傳輸速率：9600bps



　　d）最大傳輸距離: 2km（使用MHY32、MHYVRP、MHYVR電纜, 導線截面積不小于1.5mm2）



　　e）信號電壓峰峰值：2V～14V



　　礦用隔爆兼本質安全型網絡交換機功能



　　a） 交換機具有以太網光信號間的冗余環型網絡數據交換功能；



　　b） 交換機具有光口與電口之間的數據交換功能；



　　c） 交換機具有各電口之間雙向數據傳輸功能；



　　d） 交換機具有CAN總線傳輸功能；



　　e） 交換機具有RS484總線傳輸功能。
